SMC (Kompaun Acuan Lembaran)
Sesuai untuk pengeluaran besar-besaran produk yang memerlukan kualiti permukaan yang tinggi dan rintangan cuaca, sensitif kos, dan tidak menuntut kekuatan struktur yang melampau atau sifat ringan. Kelebihannya termasuk prestasi pengacuan yang stabil, kemasan permukaan yang baik, dan automasi matang. Walau bagaimanapun, ia agak berat, dengan sifat mekanikal yang terhad (berbanding dengan komposit gentian berterusan) dan ketepatan dimensi.
HP-RTM (Acuan Pemindahan Resin Bertekanan Tinggi)
Sesuai untuk komponen struktur yang memerlukan kekukuhan/kekuatan tinggi, reka bentuk ringan dan kesinambungan gentian, atau apabila nisbah kekuatan kepada berat merupakan faktor utama dalam pembuatan. Kelebihannya termasuk kekuatan khusus yang tinggi bagi produk akhir dan keupayaan untuk menghasilkan bahagian struktur berdinding nipis dan bersilang besar. Kelemahannya ialah proses yang kompleks, kos yang tinggi untuk acuan, perkakas dan bahan, dan keperluan kawalan proses yang ketat. Masa kitaran dan produktiviti dihadkan oleh sistem pengawetan.
1. Perbezaan bahan
|
| SMC | HP-RTM |
| Karang | Gentian cincang (terutamanya gentian kaca) poliester atau tak tepu pengisi matriks resin/penahan api/pemecut pengubah suai. Bahan dibekalkan dalam bentuk helaian (sebatian pracampuran). | Fabrik terendam campur tangan (kain sehala, kain tenunan, kain berlamina, prabentuk gentian berterusan) resin cecair kelikatan rendah (pengganti epoksi/poliester/stirena, dll.) disuntik dan diawetkan di bawah tekanan tinggi. |
| Serat hartanah | Gentian yang dicincang atau berorientasikan rawak, tanpa tetulang gentian berterusan - prestasi seimbang dalam semua arah (isotropik), tetapi kekuatan dan kekukuhan tertentu adalah lebih rendah daripada komposit gentian berterusan. | Gentian berterusan (kaca, karbon atau hibrid), dengan orientasi boleh dikonfigurasikan, menawarkan sifat mekanikal yang sangat baik, terutamanya di sepanjang arah gentian. |
| Formula a kelebihan | Mudah kalis api (biasanya mencapai penarafan UL94 V-0 atau memenuhi piawaian kalis api automotif), dengan rintangan cuaca yang baik dan kestabilan dimensi. | Boleh mencapai pecahan volum kaca atau gentian karbon tinggi (kekuatan tinggi, kekakuan tinggi, ringan), dengan sistem resin yang boleh dipilih untuk meningkatkan kestabilan terma, lekatan dan kalis nyalaan (walaupun pengubahsuaian kalis api mungkin lebih kompleks dan mahal). |
| Permukaan dan selepas rawatan | Menyediakan permukaan licin mudah sesuai untuk mengecat dan menyalut. | Attention must be paid to mold surface and resin penetration control; pasca pemprosesan biasanya diperlukan untuk mencapai kualiti permukaan yang tinggi. |
2. Kualiti Produk Akhir
|
| SMC | HP-RTM |
| mekanikal Hartanah | Kekuatan tegangan dan ricih adalah sederhana, menjadikannya sesuai untuk komponen yang tertakluk kepada beban seragam atau untuk penutup galas beban bukan utama. Rintangan kesan adalah sederhana, walaupun gentian cincang menawarkan beberapa kelebihan penyerapan tenaga. | Sepanjang arah gentian, kekuatan dan kekakuan boleh menjadi lebih tinggi daripada SMC; rintangan keletihan dan rintangan retak adalah lebih baik, menjadikannya sesuai untuk struktur galas beban atau komponen yang tertakluk kepada daya kesan tinggi atau kilasan. |
| Berdimensi Ketepatan dan Kestabilan | Dibentuk dengan menekan, dengan kestabilan dimensi yang baik; bagaimanapun, toleransi untuk ketebalan dan ciri geometri kecil dipengaruhi oleh aliran bahan dan reka bentuk acuan. | Keperluan tinggi untuk ketebalan dan kawalan isian setempat; jika suntikan dan pengudaraan direka dengan baik, ketepatan dimensi tinggi boleh dicapai, tetapi pengecutan resin juga memerlukan kawalan dan pampasan yang tepat. |
| Kualiti Permukaan / Rupa | Boleh mencapai permukaan licin secara langsung, sesuai untuk keperluan estetik penutup terdedah, dengan lekatan cat yang baik. | Permukaan yang terbentuk secara langsung mungkin memerlukan rawatan selepas (varnis, penggilap, salutan atau filem) untuk mencapai tahap penampilan yang sama seperti SMC; Tetapi mod biasa gelcoat atau teknologi membran juga boleh digunakan untuk memperbaiki penampilan, yang meningkatkan kos. |
3. Akhbar dan Peralatan Bantu
SMC memerlukan pelaburan peralatan yang agak rendah dan matang dan stabil dari segi teknologi. Biasanya, pemprosesan SMC hanya memerlukan penekan, set acuan dan sistem pemanasan untuk menghasilkan bahagian. Keperluan fungsian untuk akhbar tidak tinggi. Bahan mentah boleh dibeli terus dalam bentuk helaian dan ditimbang serta dipotong menggunakan mesin pemotong SMC. Selepas dicetak, bahagian yang telah siap hanya memerlukan pengampelasan.

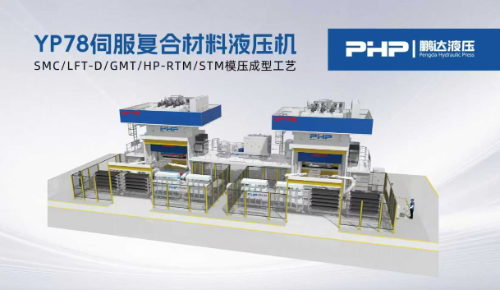

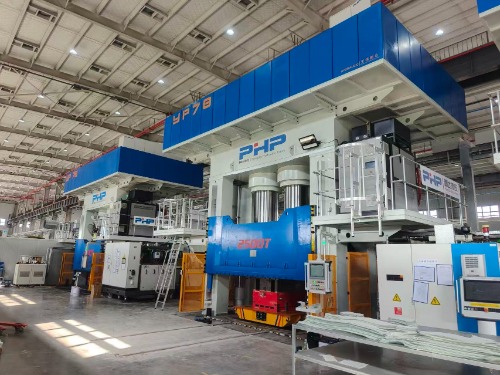

HP-RTM memerlukan pelaburan peralatan yang lebih tinggi. Lazimnya, bahan mesti dipanaskan dahulu dan dibentuk dahulu, kemudian menjalani pengacuan suntikan tekanan tinggi dalam penekan berton besar, dan akhirnya dipangkas dan dipotong menggunakan pemotong laser. Keseluruhan proses - daripada bahan mentah hingga produk siap - memerlukan peralatan termasuk: mesin penekan prabentuk 100–200 tan (dengan sistem pemanasan), mesin acuan 2500 - 3500 tan (dengan pemanasan sistem, sistem vakum, dan fungsi meratakan empat penjuru), dua set acuan, mesin pemotong, mesin suntikan resin, lekapan penyejukan dan pengawetan, pemotong laser dan penguji kedap udara. Pelaburan pendahuluan adalah besar.
4. Lain-lain
Penyelenggaraan dan Kebolehkitar Semula: Kedua-dua SMC dan HP-RTM adalah sistem termoset, menyukarkan kitar semula .

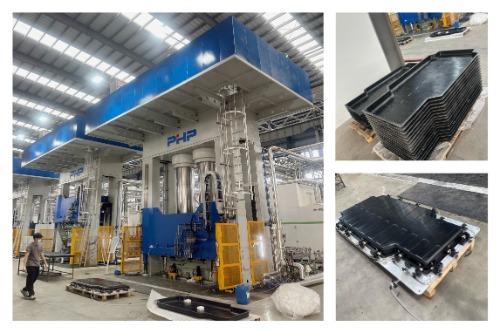

Pemberat ringan: HP-RTM (terutamanya apabila menggunakan serat karbon) dapat mengurangkan berat dengan ketara berbanding SMC. Apabila digunakan pada perumah bateri, ia boleh memperbaiki julat kenderaan atau mengurangkan keseluruhan kos bateri.
Rantaian Bekalan/Risiko Ketersediaan: Rantaian bekalan untuk gentian cincang SMC secara amnya stabil; gentian karbon dan resin berprestasi tinggi boleh mengalami perubahan harga yang ketara semasa bekalan yang ketat, memerlukan penilaian kestabilan bekalan jangka panjang.
Fleksibiliti Proses: HP-RTM lebih fleksibel untuk struktur bersepadu yang kompleks, mengurangkan bilangan bahagian pemasangan berikutnya (berat ringan dan langkah pemasangan yang lebih sedikit), tetapi acuan dan proses lebih sukar diubah suai dengan cepat. SMC lebih sesuai untuk pengeluaran volum tinggi dengan variasi reka bentuk yang minimum.
Keselamatan dan Risiko Operasi: Suntikan resin HP-RTM dan sistem pengawetan mungkin melibatkan komponen toksik atau meruap berkelikatan rendah, yang memerlukan kawalan yang lebih ketat terhadap persekitaran operasi, pengudaraan dan peralatan perlindungan peribadi.
5. Rumusan
|
| SMC | HP-RTM |
| Serat Type | Serat Rawak Dicincang | Gentian Berterusan (Boleh Berorientasikan) |
| Kos Bahan setiap Bahagian | rendah | Tinggi (disebabkan oleh gentian karbon/kos epoksi) |
| Kerumitan Alat / Peralatan | Tengah (Tekan pemanasan) | Tinggi (Memerlukan pemeteran suntikan, acuan tertutup, pemanasan dan vakum) |
| Masa Kitaran / Kapasiti Pengeluaran | Sesuai untuk pengeluaran volum tinggi | Kapasiti Pengeluaran bergantung kepada pengawetan resin; boleh ditingkatkan melalui pemprosesan selari. |
| Kualiti Permukaan | Cemerlang (mudah untuk mencapai permukaan yang licin dan menarik) | Memerlukan pemprosesan tambahan atau teknologi filem |
| Kekuatan Struktur / Pemberatan ringan | Tengah | Tinggi (terutama apabila menggunakan gentian karbon) |
| Kalis Api / Tahan Cuaca | Mudah dicapai melalui Formulasi | Memerlukan formulasi khusus, dengan kos yang tinggi |
| Komponen Berkenaan | Penutup estetik, penutup dan bahagian volum tinggi | Perumah galas beban, tetulang dan struktur bersepadu yang kompleks |
