PCM (Prereg Compression Molding) ialah teknologi pembuatan komposit termaju yang menggunakan bahan prepreg untuk pengacuan mampatan. Komposit PCM menawarkan kelebihan seperti struktur ringan, kekuatan tinggi, rintangan kakisan, dan kestabilan yang luar biasa .
Proses ini digunakan secara meluas dalam kenderaan tenaga baharu, sistem penyimpanan tenaga, dan pelbagai peralatan perindustrian, dan telah menjadi hala tuju pembangunan utama untuk bahan berprestasi tinggi generasi akan datang.
1. Bahan Mentah
Teknologi prepreg termoset pengawetan cepat—yang dibangunkan khusus untuk komponen automotif seperti penutup atas pek bateri—telah menjadi sangat matang dan memenuhi sepenuhnya keperluan pengeluaran acuan mampatan kitaran pantas.

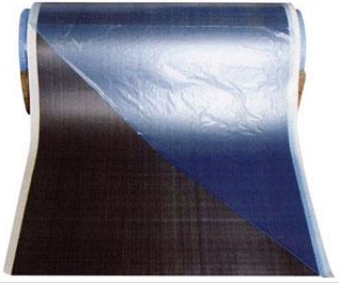

- Ciri-ciri Bahan Prepreg:
Masa pengawetan: 4–5 minit
Kitaran pengeluaran: 6–10 minit setiap bahagian
Gred kalis api: UL 94 V-0 (2017)
Mematuhi pensijilan RoHS
- Perbezaan Antara PCM, SMC dan LFT-D:
Pengukuhan:
PCM menggunakan fabrik kaca tenunan berterusan, manakala SMC dan LFT-D menggunakan gentian cincang.
Resin Matriks:
PCM berasaskan resin epoksi, menawarkan prestasi yang baik berbanding resin poliester tak tepu (SMC) dan resin PP (LFT-D).
Kelakuan Aliran Bahan Semasa Pengacuan:
Dalam pengacuan PCM, gentian tidak mengalir; hanya sejumlah kecil resin yang mengalir secara tempatan di sekeliling bahan.
2. Acuan
Apabila proses pengacuan mampatan PCM memasuki pengeluaran besar-besaran piawai, teknologi pembuatan acuan keluli menjadi penting. Bahan teras acuan biasanya keluli P20, yang memastikan ketahanan jangka panjang dan prestasi yang stabil.
- Ciri-ciri Acuan Keluli:
Kekuatan tinggi dan hayat perkhidmatan yang panjang (≥100,000 bahagian), sesuai untuk pengeluaran besar-besaran
Kos yang lebih tinggi, dengan dua pilihan struktur: acuan pemindahan atau acuan tertutup
Kitaran pembuatan yang panjang, memerlukan lebih kurang 60 hari
Keluaran harian: 80–120 set (acuan berpasangan) setiap set acuan

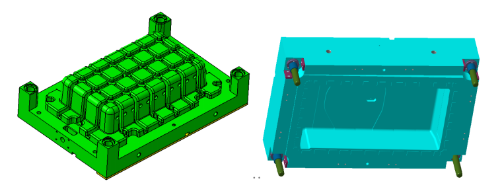

- Acuan utama

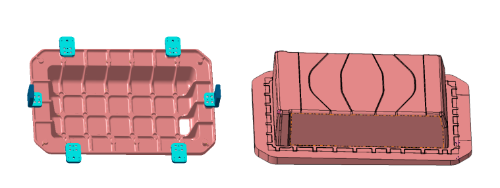

- Acuan Pemindahan

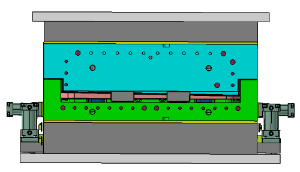

- Acuan selepas dipasang

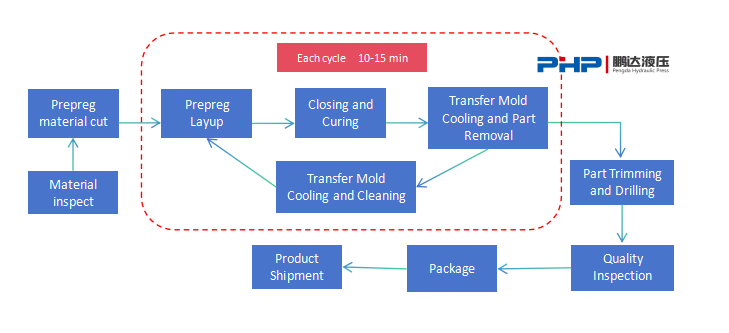

Skim Penggunaan Acuan: Satu Acuan Utama Empat Acuan Pemindahan
guna Perisian Fibersim untuk menjana lukisan pembangunan lapis, membolehkan pemotongan tepat bahan prepreg .
Kendalikan 4–5 acuan pemindahan secara bergilir-gilir, mencapai kitaran pengeluaran sebanyak 10–15 minit .
3. Mesin Pengacuan Mampatan PCM

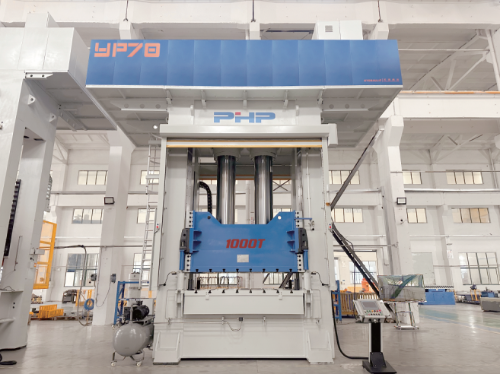

The Mesin pengacuan mampatan servo PCM ialah mesin pembentuk komposit berketepatan tinggi yang digerakkan oleh motor servo. Prinsip kerjanya melibatkan meletakkan bahan prepreg yang telah dibentuk ke dalam acuan yang dipanaskan. Mesin penekan PCM kemudian menutup acuan dengan cepat, membina tekanan, membolehkan pengawetan cepat prepreg, dan akhirnya membuka acuan untuk penyingkiran bahagian. Ia adalah sistem hidraulik khusus yang direka untuk pengacuan komposit yang cekap dan stabil.
- Kelebihan Mesin Pengacuan Mampat Servo PCM Pengda:
Struktur rangka yang teguh memastikan ketegaran mesin keseluruhan yang baik
Sistem dipacu servo mengurangkan penggunaan tenaga dengan ketara
Operasi lancar dengan getaran sifar untuk acuan berketepatan tinggi
Sistem paip bersepadu berkesan meminimumkan risiko kebocoran minyak
Sistem pemanasan bersepadu pilihan untuk konfigurasi pelanggan yang fleksibel
Reka bentuk platform dua peringkat pilihan untuk penggunaan ruang lantai yang cekap
- Sistem Kawalan Pemanasan
Apabila menyediakan tekanan mampatan PCM, PHP AKHBAR menawarkan sistem kawalan pemanasan acuan berasaskan minyak pilihan. Pengawal suhu acuan (MTC) boleh diletakkan pada platform peringkat kedua akhbar, dengan berkesan menjimatkan ruang tanah.
Talian keluar minyak disambung menggunakan paip tegar, manakala sambungan kepada acuan menggunakan hos fleksibel.
Hos pemanasan pada gelongsor ditempatkan di dalam rantai seret keluli untuk perlindungan yang baik.
Semua saluran paip pemanasan dibalut dengan penebat haba untuk mengelakkan kecederaan suhu tinggi kepada pengendali.
Sambungkan gandingan pemanasan cepat dikhaskan pada kedua-dua slaid dan bolster, membolehkan sambungan pantas antara acuan dan MTC.
- Penyelesaian Barisan Pengeluaran Bersepadu
Mesin Pemotong Automatik:
Membolehkan pemotongan cepat dan tepat bahan prepreg, memastikan masa kitaran pengeluaran yang konsisten.
Pemindahan Robot / Sistem Preforming:
Acuan pemindahan berbilang diangkut dan diletakkan dengan pantas dan tepat di bawah keadaan suhu tinggi.
Pengawal Suhu Penekan & Acuan Mampatan:
Bersepadu dengan peralatan hiliran untuk mencapai acuan PCM yang stabil dan cekap.
Mesin Pemangkasan dan Penggerudian Laser:
Menyediakan pemotongan tepat elaun proses 20 mm pada bahagian prepreg gentian berterusan.

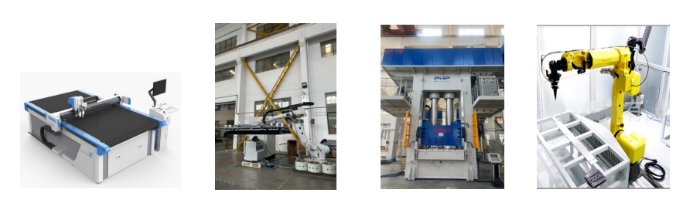

Mesin pemotong automatik Lengan robot pengangkutan Pemanas minyak tekan PCM Pemangkasan dan penggerudian laser
4. Perbandingan Prestasi: PCM, LFT-D dan SMC
Perbandingan Prestasi Penutup Atas Pek Bateri Merentas Tiga Proses
| Prestasi | PCM | LFT-D | SMC |
| Ketumpatan g/cm3 | 1.95-2.0 | 1.2 | 1.85 |
| Ketebalan Produk mm | 0.9-1.5 | 3-3.5 | 2.5-3 |
| Purata Berat Areal g/m2 | 1.67-2.28 | 3.6-4.2 | 4.63-5.55 |
| Kekuatan Tegangan MPa | 400 | 60-80 | 80-120 |
| Kekuatan lentur MPa | 600 | 90-110 | 80-120 |
| Keseragaman Resin | pakaian seragam | Tepi yang kaya dengan resin | Tepi yang kaya dengan resin |
| Kualiti Permukaan | lancar | Serat terapung | tanda aliran pada permukaan |
- Kelebihan Penutup Atas Pek Bateri PCM
Pengurangan ketebalan ≥ 52%
Pengurangan berat badan ≥ 36%
Kapasiti beban tegangan bertambah baik sebanyak ≥ 20%
Kapasiti beban lentur bertambah baik sebanyak ≥ 33%
Aliran resin minimum, memastikan pengedaran resin seragam
Tiada gentian permukaan terapung atau tanda aliran
The Mesin Cetakan Mampatan Servo PCM daripada PHP (PENGDA Hydraulic Press) mengintegrasikan kecekapan tinggi, penjimatan tenaga, kawalan ketepatan tinggi, dan kebolehpercayaan yang cemerlang, menyediakan penyelesaian termaju untuk pengacuan bahan komposit mewah. Dikuasakan oleh sistem pemacu servo penuh, ia mengurangkan penggunaan tenaga dengan ketara, manakala reka bentuk strukturnya yang inovatif—dibina mengikut piawaian pembuatan Eropah yang ketat—memastikan penggunaan ruang kestabilan operasi yang luar biasa.
Peralatan ini amat sesuai untuk pengacuan kitaran pantas Penutup atas pek bateri PCM digunakan dalam kenderaan tenaga baharu. Selain itu, ia telah digunakan secara meluas dalam automotif, aeroangkasa, transit rel dan infrastruktur bandar, menawarkan sokongan teknikal yang kukuh untuk membantu perusahaan merentas pelbagai industri. Ia berdiri sebagai pilihan ideal untuk memacu peningkatan industri dan menggalakkan pembangunan ringan.
