Akhbar Pengacuan RTM Meningkatkan Kecekapan Pembuatan

Membuka Kunci Produktiviti Lebih Besar dengan Teknologi Akhbar RTM Termaju

Mengejar kecemerlangan pembuatan menuntut inovasi berterusan dalam teknologi proses, dan mesin cetak Pemindahan Resin (RTM) berdiri sebagai peralatan penting dalam perjalanan ini. Melangkaui kaedah pengacuan terbuka tradisional atau teknik pembuatan komposit yang lebih perlahan, yang moden mesin acuan RTM menawarkan pendekatan sistem tertutup yang meningkatkan kadar pengeluaran dengan ketara, meningkatkan kualiti bahagian dan mengurangkan sisa bahan dan kesan alam sekitar. Artikel ini menyelidiki secara mendalam kelebihan teras untuk menyepadukan akhbar RTM ke dalam aliran kerja pembuatan anda, memberikan analisis terperinci tentang prinsip operasi, faedah utama dan faktor kritikal yang perlu dipertimbangkan untuk pelaksanaan yang berjaya. Kami akan meneroka bagaimana teknologi ini bukan sahaja meningkatkan kecekapan tetapi juga membuka kemungkinan baharu untuk mencipta bahagian komposit kompleks berprestasi tinggi yang sebelum ini mencabar atau mahal untuk dihasilkan. Dengan memahami keupayaan penuh proses RTM, pengeluar boleh membuat keputusan termaklum untuk menyelaraskan operasi mereka, mengurangkan kos keseluruhan bagi setiap bahagian dan memperoleh kelebihan daya saing dalam pasaran.

Bagaimana Akhbar RTM Mengubah Pengeluaran Bahagian Komposit

Operasi asas mesin pengacuan RTM melibatkan suntikan resin cecair ke dalam acuan tertutup yang mengandungi prabentuk gentian kering. Proses yang kelihatan mudah ini dikawal oleh kawalan tepat ke atas pelbagai parameter, yang bersama-sama menentukan kualiti dan ketekalan bahagian akhir. Transformasi daripada bahan mentah kepada komponen siap, berkekuatan tinggi adalah bukti kecanggihan kejuruteraan sistem akhbar RTM.

Kitaran Proses RTM Langkah demi Langkah

Kitaran RTM biasa boleh dipecahkan kepada beberapa peringkat yang berbeza, setiap satu penting untuk kejayaan operasi. Memahami kitaran ini adalah penting untuk menghargai cara akhbar meningkatkan kecekapan.

• Penyediaan Acuan dan Peletakan Prabentuk: Proses ini bermula dengan penyediaan dua bahagian acuan logam yang dipadankan. Ejen pelepas digunakan untuk memastikan pembongkaran mudah bahagian siap. Tetulang gentian kering, yang boleh dalam bentuk fabrik tenunan, tikar berjahit, atau prabentuk jalinan, dipotong dengan tepat dan diletakkan di bahagian bawah rongga acuan. Prabentuk ini mentakrifkan sifat struktur dan bentuk bahagian akhir.
• Penutupan dan Pengapit Acuan: Separuh bahagian atas acuan kemudiannya diturunkan ke bahagian bawah, dan sistem hidraulik atau elektrik berkuasa penekan RTM menggunakan daya pengapit yang ketara untuk mengelak acuan. Daya ini adalah penting untuk menahan tekanan dalaman yang dijana semasa suntikan resin tanpa menyebabkan acuan terpisah atau kilat berlaku. Ketepatan sistem pengapit memastikan bahawa ketebalan bahagian adalah konsisten dan boleh berulang merentasi beribu-ribu kitaran.
• Suntikan dan Penawar Resin: Sistem resin pracampuran, selalunya polimer termoset seperti epoksi, ester vinil atau poliester, dinyahgas untuk mengeluarkan udara terperangkap dan kemudian disuntik ke dalam acuan tertutup di bawah tekanan dan kadar aliran terkawal. Resin mengalir melalui prabentuk gentian, membasahi gentian secara menyeluruh dan menyesarkan udara melalui lubang-lubang yang diletakkan secara strategik. Sebaik sahaja acuan diisi, bahagian itu dipegang di bawah keadaan terkawal suhu untuk menyembuhkan, satu proses di mana resin mengalami tindak balas kimia untuk menjadi matriks plastik pepejal dan tegar.
• Demolding dan Pasca Pemprosesan: Selepas kitaran penawar selesai, daya pengapit dilepaskan, acuan terbuka, dan bahagian siap dikeluarkan. Bergantung pada aplikasi, bahagian itu mungkin menjalani pemprosesan pasca kecil, seperti memotong bahan berlebihan atau lubang penggerudian, tetapi ia selalunya merupakan produk berbentuk hampir bersih, dengan ketara mengurangkan buruh sekunder berbanding kaedah lain.

Komponen Sistem Utama untuk Prestasi Optimum

Kecekapan keseluruhan proses RTM sangat bergantung pada prestasi dan penyepaduan komponen terasnya. Akhbar RTM moden lebih daripada sekadar alat pengapit; ia adalah sel pengeluaran bersepadu.

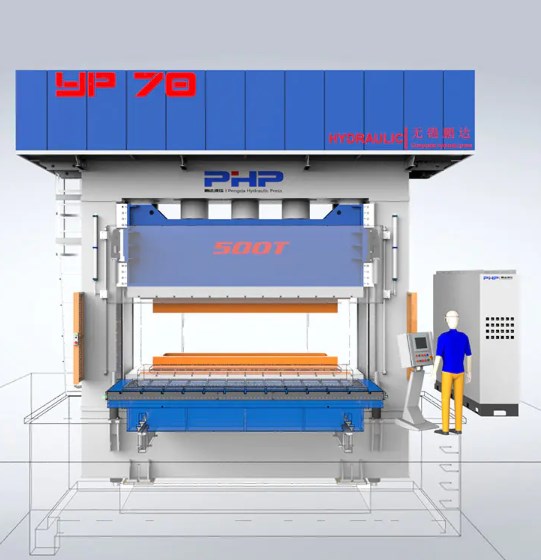

• Unit Rangka Akhbar dan Pengapit: Ini adalah tulang belakang sistem, memberikan integriti struktur dan daya yang diperlukan untuk memastikan acuan tertutup. Penekan moden menawarkan daya pengapit yang boleh diprogramkan dan sangat berulang.
• Sistem Suntikan: Ini termasuk resin dan meter pemangkin, pengadun dan pam suntikan. Ketepatan dalam pemeteran dan pencampuran adalah penting untuk mencapai kimia resin yang konsisten dan, akibatnya, sifat mekanikal yang konsisten pada bahagian akhir.
• Unit Kawalan Suhu Acuan (TCU): TCU mengedarkan cecair terma melalui saluran dalam acuan untuk memanaskannya kepada suhu tepat yang diperlukan untuk aliran resin yang optimum dan kinetik penyembuhan. Kawalan suhu yang tepat tidak boleh dirunding untuk mencapai masa kitaran yang singkat dan bahagian yang berkualiti tinggi.
• Pengawal Logik Boleh Aturcara (PLC): PLC ialah otak operasi, mengautomasikan keseluruhan kitaran daripada penutupan acuan dan pengapit kepada suntikan, penawar dan pembongkaran. Ia menyimpan resipi untuk bahagian yang berbeza, memastikan kebolehulangan dan membenarkan pengelogan data untuk tujuan kawalan kualiti.

Faktor Kritikal untuk Memilih Peralatan RTM yang Tepat

Memilih mesin acuan RTM ialah pelaburan modal yang besar, dan keputusan itu mestilah berdasarkan penilaian menyeluruh terhadap keperluan pengeluaran khusus anda. Sebuah akhbar yang sangat sesuai untuk satu aplikasi mungkin tidak mencukupi untuk yang lain. Oleh itu, penilaian terperinci mengenai spesifikasi teknikal, keperluan operasi, dan matlamat pengeluaran jangka panjang adalah penting. Bagi pengeluar yang ingin mengoptimumkan proses mereka, memahami nuansa spesifikasi mesin RTM tekanan rendah adalah titik permulaan asas. Sistem tekanan rendah menawarkan kelebihan yang berbeza, termasuk mengurangkan kos perkakas, keupayaan untuk menggunakan acuan yang kurang teguh dan penggunaan tenaga yang lebih rendah, menjadikannya sesuai untuk bahagian besar seperti bilah turbin angin atau tab mandi di mana tekanan suntikan yang sangat tinggi tidak diperlukan.

Menganalisis Daya Pengapit dan Saiz Plat

Daya pengapit, diukur dalam tan, dan saiz plat, yang mentakrifkan kawasan acuan maksimum, adalah dua spesifikasi paling asas lagi kritikal. Daya pengapit yang diperlukan ditentukan oleh kawasan unjuran bahagian (termasuk sistem pelari) dan tekanan suntikan maksimum yang dijangkakan di dalam rongga acuan. Daya pengapit yang tidak mencukupi akan membawa kepada pesongan acuan dan kilat, menghasilkan sisa dan memerlukan buruh pasca pemprosesan. Jadual di bawah memberikan perbandingan umum tentang cara saiz bahagian berkorelasi dengan keperluan daya pengapit biasa.

Di luar daya, saiz plat mesti menampung dimensi fizikal acuan, termasuk sebarang lekapan sampingan seperti penarik teras hidraulik atau gelongsor. Ia juga penting untuk mempertimbangkan pembukaan siang hari (ketinggian acuan maksimum yang boleh diterima oleh penekan) dan pukulan akhbar untuk memastikan keserasian dengan perkakas anda.

Menilai Sistem Kawalan dan Integrasi Automasi

Tahap kecanggihan dalam sistem kawalan akhbar secara langsung memberi kesan kepada kemudahan penggunaan, kebolehulangan dan integriti data. Sistem berasaskan PLC moden dengan skrin sentuh HMI (Antara Muka Mesin-Manusia) membolehkan pengendali memasukkan dan menyimpan ratusan resipi bahagian. Parameter utama seperti tekanan suntikan, kadar aliran, suhu resin, dan suhu acuan harus dipantau dan dikawal dalam fesyen gelung tertutup. Untuk operasi yang bertujuan untuk pengeluaran volum tinggi, potensi automasi harus menjadi pertimbangan utama. Ini termasuk penyepaduan dengan robot untuk pemuatan prabentuk dan pemunggahan bahagian siap, serta dengan peralatan huluan dan hiliran. Sistem kawalan yang teguh adalah yang membolehkan pengeluar menghasilkan bahagian berkualiti tinggi secara konsisten dan menyediakan data kebolehkesanan yang diperlukan oleh banyak industri maju.

Meningkatkan Kualiti Bahagian dan Mencapai Keberkesanan Kos

Pemacu utama untuk mengguna pakai teknologi RTM ialah peningkatan ketara dalam kualiti bahagian dan faedah ekonomi yang berkaitan. Tidak seperti proses pengacuan terbuka, RTM menghasilkan bahagian dengan dua permukaan licin siap (sebelah A dan sisi B), yang sangat diingini untuk aplikasi estetik. Proses acuan tertutup juga menghasilkan nisbah gentian kepada resin yang lebih konsisten dan sifat mekanikal yang unggul kerana seni bina gentian tidak terganggu semasa fasa penggunaan resin. Apabila menilai cadangan nilai keseluruhan, adalah penting untuk menjalankan a analisis faedah kos RTM vs letak tangan . Walaupun pelaburan awal dalam mesin penekan RTM dan acuan logam dipadankan adalah lebih tinggi daripada perkakasan untuk meletakkan tangan, penjimatan jangka panjang adalah besar dan pelbagai rupa.

Sifat Mekanikal yang Unggul dan Kemasan Permukaan

Kelebihan kualiti RTM tidak dapat dinafikan. Proses ini membolehkan penggunaan tetulang gentian berterusan berprestasi tinggi, yang diletakkan dalam cara terkawal untuk mengoptimumkan kekuatan dan kekakuan dalam arah tertentu. Penyatuan di bawah tekanan dan haba menghasilkan komposit dengan kandungan lompang yang sangat rendah (biasanya kurang daripada 1%), yang secara langsung diterjemahkan kepada kekuatan ricih interlaminar yang lebih tinggi dan rintangan lesu. Tambahan pula, permukaan yang mereplikasi permukaan acuan adalah kualiti yang luar biasa, selalunya mencapai kemasan Kelas A terus keluar dari acuan, yang menghilangkan atau secara drastik mengurangkan keperluan untuk pengampelasan dan penyediaan mengecat. Ini adalah berbeza dengan meletakkan tangan, di mana bahagian terbuka bahagiannya kasar dan memerlukan tenaga kerja yang ketara untuk mencapai permukaan yang boleh diterima.

Mengurangkan Kos Operasi dan Kesan Alam Sekitar

Faedah ekonomi RTM melangkaui penjimatan buruh. Sifat acuan tertutup proses ini mengandungi pelepasan stirena (untuk resin poliester dan vinil ester) dan VOC (Kompaun Organik Meruap) dengan lebih berkesan daripada pengacuan terbuka, membantu pengilang memenuhi peraturan persekitaran yang ketat dan mewujudkan tempat kerja yang lebih selamat. Penggunaan bahan juga lebih cekap. Dalam letak tangan, resin berlebihan adalah tipikal, membawa kepada sisa dan bahagian yang lebih berat. Suntikan ketepatan RTM mengawal jumlah resin yang digunakan, menghasilkan berat bahagian yang lebih rendah dan mengurangkan kos bahan. Senarai berikut menggariskan bidang utama penjimatan kos:

• Pengurangan Kos Buruh: RTM adalah jauh kurang berintensif buruh berbanding letak tangan. Operator tunggal selalunya boleh menguruskan beberapa mesin penekan, manakala letak tangan memerlukan buruh mahir untuk setiap bahagian.
• Kecekapan Bahan: Pemeteran resin yang tepat dan acuan tertutup meminimumkan sisa, yang membawa kepada penjimatan langsung pada bahan mentah.
• Mengurangkan Kerja Semula dan Scrap: Kebolehulangan yang tinggi dan automasi RTM membawa kepada bahagian yang baik secara konsisten, menurunkan kadar penolakan secara mendadak dan kos yang berkaitan dengan pembaikan bahagian yang rosak.
• Kos Pematuhan Alam Sekitar yang Lebih Rendah: Pengurangan pelepasan mengurangkan beban pada sistem pengudaraan dan pengurangan udara, mengakibatkan kos operasi yang lebih rendah untuk kilang.

Mengoptimumkan Proses RTM untuk Geometri Kompleks

Apabila permintaan untuk bahagian komposit yang ringan, kuat dan berbentuk rumit semakin meningkat, keupayaan proses RTM untuk menampung reka bentuk yang kompleks menjadi kelebihan utama. Walau bagaimanapun, kejayaan membentuk bahagian dengan cabutan dalam, potongan bawah atau ketebalan yang berbeza-beza memerlukan pendekatan yang canggih untuk kedua-dua reka bentuk acuan dan kawalan proses. Bagi jurutera yang menangani cabaran ini, cari yang terbaik Parameter pengacuan RTM untuk komposit tebal adalah tugas biasa dan kritikal. Bahagian yang tebal terdedah kepada kepanasan terlampau basah atau eksotermik yang tidak lengkap semasa penyembuhan, yang boleh menyebabkan lompang dalaman atau keretakan matriks. Mengoptimumkan parameter seperti lokasi pintu suntikan, penempatan bolong, tekanan suntikan dan kitaran penyembuhan berbilang peringkat adalah penting untuk memastikan resin meresap sepenuhnya dalam bentuk awal dan menyembuhkan secara seragam tanpa kecacatan.

Strategi untuk Membentuk Bahagian Rumit dan Lukis Dalam

Menghasilkan bahagian dengan geometri yang kompleks memerlukan perancangan yang teliti untuk memastikan resin mengalir sama rata dan memenuhi rongga acuan sepenuhnya. Strategi utama ialah penggunaan perisian dinamik bendalir pengiraan (CFD) untuk mensimulasikan aliran resin semasa peringkat pengisian. Simulasi ini membantu mengenal pasti bintik kering yang berpotensi atau penjejakan perlumbaan (aliran keutamaan di sepanjang saluran rintangan yang lebih rendah) sebelum satu acuan dibina. Berdasarkan simulasi, jurutera boleh mengoptimumkan bilangan dan lokasi pintu suntikan dan lubang udara. Untuk bahagian yang mempunyai cabutan dalam, mungkin perlu menggunakan beberapa titik suntikan untuk memastikan resin mencapai semua kawasan prabentuk secara serentak. Selain itu, acuan boleh menggabungkan ciri-ciri seperti slaid atau pengangkat untuk membuat potongan bawah, membolehkan bahagian itu dirobohkan tanpa kerosakan.

Memastikan Penyembuhan Seragam dan Meminimumkan Tekanan Sisa

Dalam bahagian yang kompleks, variasi dalam ketebalan boleh membawa kepada kadar pengawetan yang berbeza. Bahagian yang lebih tebal sembuh dengan lebih perlahan disebabkan oleh jisim haba, atau ia boleh menjadi terlalu panas kerana sifat eksotermik tindak balas resin. Pengawetan yang tidak seragam ini boleh mengunci tegasan sisa, yang membawa kepada bahagian melengkung atau ketidaktepatan dimensi selepas merobohkan. Untuk mengatasi masalah ini, sistem kawalan suhu acuan mesti dizonkan dengan tepat untuk menyampaikan suhu yang berbeza ke kawasan acuan yang berbeza, mempromosikan profil penawar yang lebih seragam di seluruh bahagian. Tambahan pula, menggunakan sistem resin dengan suhu eksoterma puncak yang lebih rendah dan menyesuaikan kitaran penyembuhan dengan masa tahan dan kadar tanjakan yang sesuai adalah langkah kawalan proses yang penting untuk mencapai kestabilan dimensi dalam bahagian RTM yang kompleks.

Mengekalkan Akhbar RTM Anda untuk Kebolehpercayaan Jangka Panjang

Untuk memastikan akhbar RTM terus memberikan kecekapan tinggi dan kualiti bahagian sepanjang hayat operasinya, rejimen penyelenggaraan yang proaktif dan sistematik tidak boleh dirundingkan. Masa henti yang tidak dirancang adalah salah satu kos terbesar dalam pembuatan, dan selalunya akibat penyelenggaraan yang diabaikan. Akhbar yang diselenggara dengan baik bukan sahaja beroperasi dengan lebih dipercayai tetapi juga mengekalkan ketepatannya, yang dikaitkan secara langsung dengan ketekalan bahagian yang dihasilkannya. Yang menyeluruh jadual penyelenggaraan untuk akhbar RTM harus dibangunkan dan dipatuhi dengan teliti, merangkumi tugas harian, mingguan, bulanan dan tahunan. Jadual ini hendaklah berdasarkan cadangan pengilang tetapi juga disesuaikan dengan volum pengeluaran khusus dan keadaan persekitaran kemudahan anda.

Pemeriksaan Penyelenggaraan Harian dan Mingguan Penting

Banyak isu kritikal boleh dikenal pasti dan dicegah melalui pemeriksaan visual harian yang mudah dan pemeriksaan rutin. Tugas-tugas ini adalah barisan pertahanan pertama terhadap kerosakan besar.

• Pemeriksaan Harian: Operator harus memeriksa kebocoran minyak hidraulik di sekitar silinder, injap dan paip. Periksa paras minyak hidraulik dalam takungan. Dengar bunyi luar biasa daripada pam, motor atau mekanisme pengapit. Periksa secara visual hos pemanas dan sambungan pada unit kawalan suhu acuan untuk tanda haus atau kebocoran.
• Cek Mingguan: Bersihkan plat untuk mengelakkan serpihan daripada menjejaskan penjajaran acuan atau kualiti bahagian. Periksa keadaan cecair hidraulik untuk tanda-tanda pencemaran atau degradasi. Sahkan penentukuran penderia tekanan dan suhu. Periksa sambungan elektrik untuk kesesakan dan tanda-tanda terlalu panas.

Penyelenggaraan Jangka Panjang Proaktif dan Penggantian Komponen

Di luar tugas harian dan mingguan, pelan penyelenggaraan yang lebih mendalam diperlukan untuk menangani haus dan lusuh komponen dari semasa ke semasa. Bagi kemudahan yang beroperasi berbilang syif, persoalan mengenai bagaimana untuk meningkatkan output dengan penekan RTM berbilang siang sering timbul. Mesin penekan berbilang siang, yang menampilkan stesen acuan berbilang antara platnya, boleh meningkatkan keluaran secara mendadak dengan membenarkan pengawetan satu bahagian manakala bahagian lain sedang disuntik dan bahagian ketiga sedang dirobohkan. Walau bagaimanapun, jentera kompleks ini memerlukan jadual penyelenggaraan yang lebih ketat. Aktiviti penyelenggaraan jangka panjang utama termasuk:

• Baik pulih Sistem Hidraulik: Menukar cecair hidraulik dan penapis secara berkala adalah penting. Dari masa ke masa, pengedap dan hos dalam sistem hidraulik akan merosot dan harus diganti sebagai sebahagian daripada program penyelenggaraan pencegahan untuk mengelakkan kegagalan bencana.
• Pemeriksaan Platen dan Tie-Bar: Platen mesti diperiksa untuk kerataan dan palang pengikat untuk sebarang tanda regangan atau pemarkahan. Salah jajaran boleh menyebabkan daya pengapit tidak sekata dan variasi ketebalan bahagian.
• Servis Sistem Suntikan: Meter ketepatan, pembancuh dan pam sistem suntikan mesti sentiasa dibersihkan dan diservis untuk mengelakkan pembentukan resin dan memastikan kawalan nisbah yang tepat. Pengadun statik hendaklah diganti seperti yang disyorkan.
• Pengesahan Sistem Kawalan: PLC, penderia dan interlock keselamatan hendaklah diuji dan ditentukur secara berkala untuk memastikan ia berfungsi dengan betul, mengekalkan kebolehulangan proses dan keselamatan pengendali.

Dengan melabur dalam budaya penyelenggaraan yang berdisiplin, pengeluar boleh memaksimumkan masa operasi, prestasi dan pulangan pelaburan mesin acuan RTM mereka, memastikan ia kekal sebagai asas pembuatan yang cekap untuk tahun-tahun akan datang.
